МВВМ 126 — маслонаполненная концевая муфта

Доступен под заказ

Маслонаполненные концевые муфты для подключения к элегазовым распределительным устройствам

Номинальное напряжение: 110 кВ

Производитель: Arkasil

Узнать больше
Характеристики
Вес комплектующих, нетто
90 кг

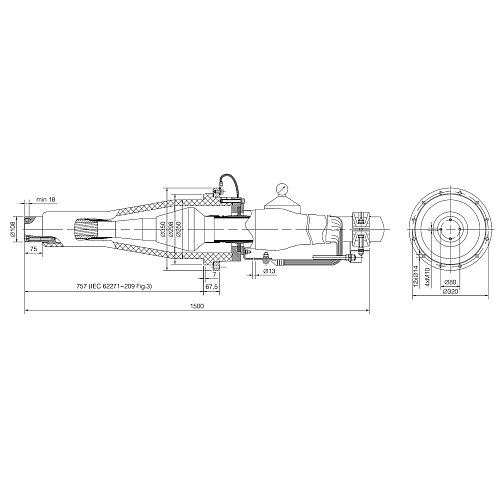

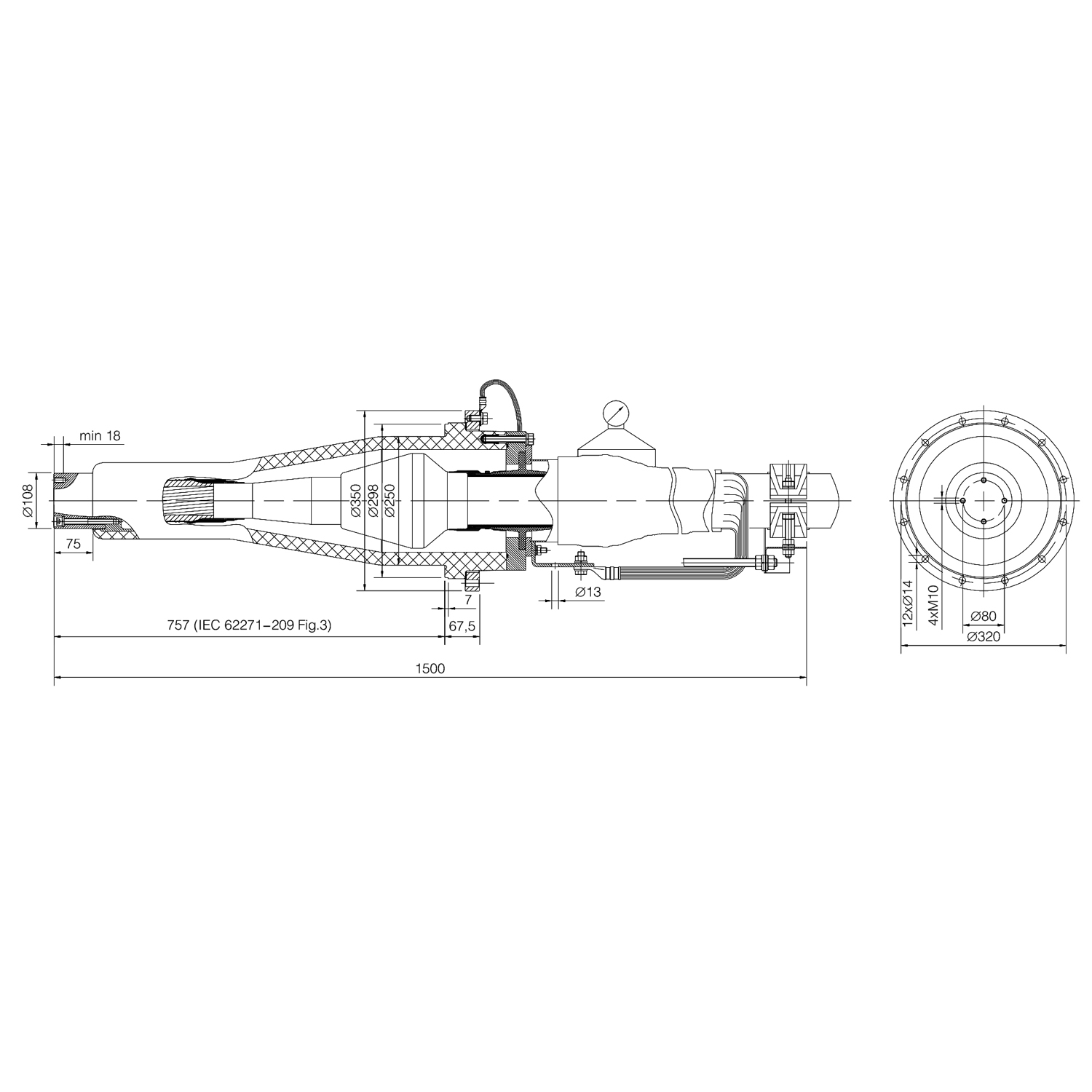

Длина
1500 мм

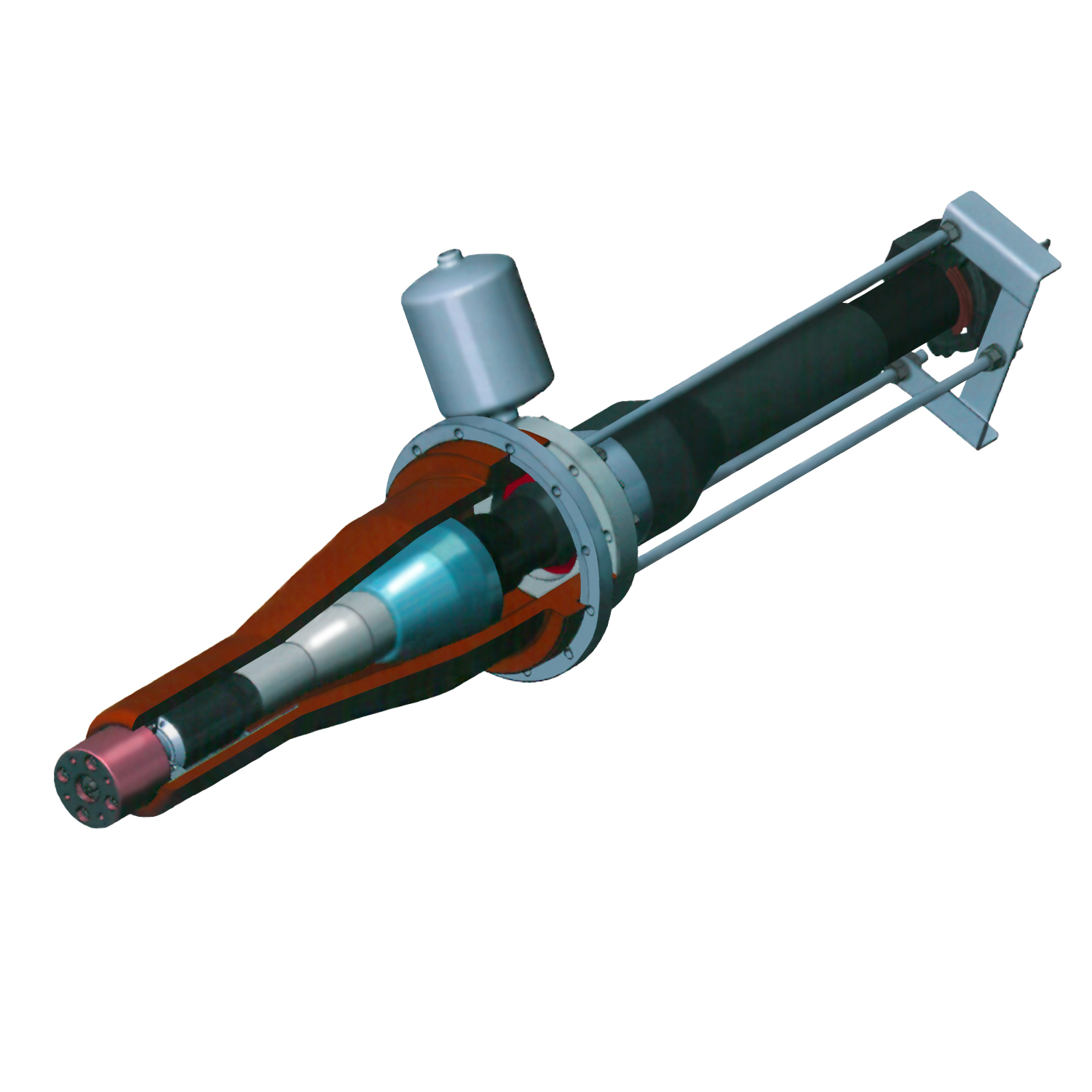

Конструкция

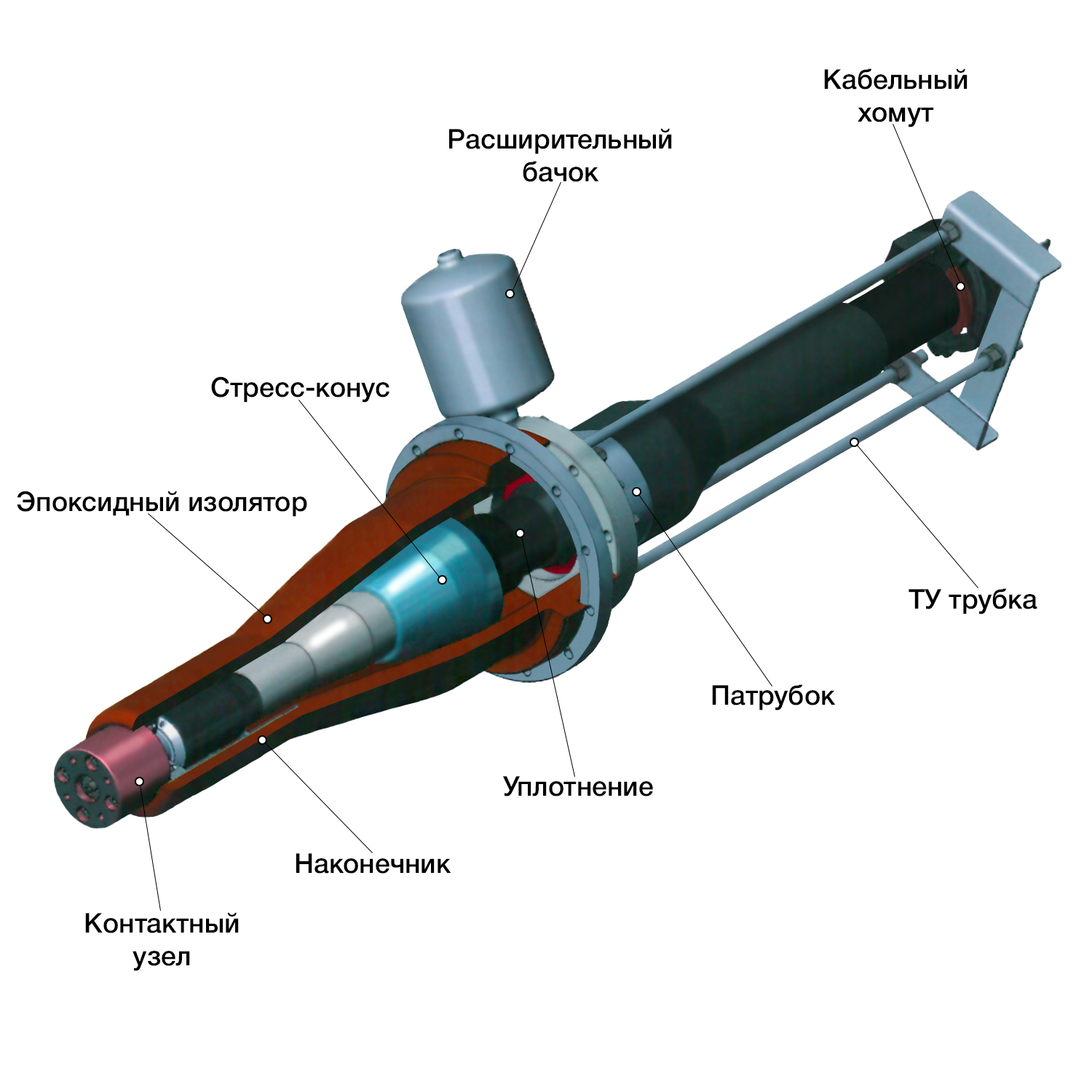

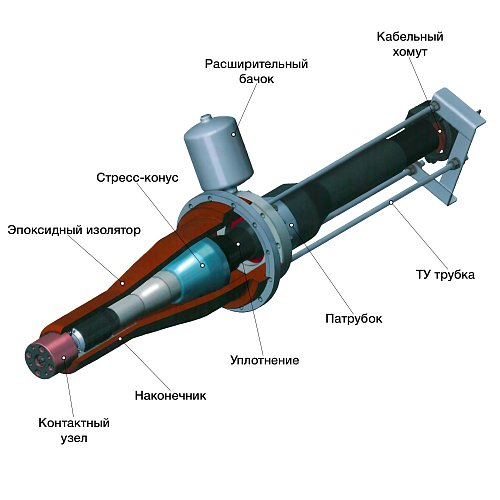

Маслонаполненные концевые муфты предназначены для подключения кабельных линий к элегазовым распределительным устройствам и трансформаторам. Муфты МВВМ 126 предназначены для установки на кабели с изоляцией из сшитого полиэтилена напряжением 64 кВ. Муфты соответствуют стандарту МЭК 62271-209. Муфта состоит из эпоксидного изолятора и кабельной разделки со стресс-конусом.

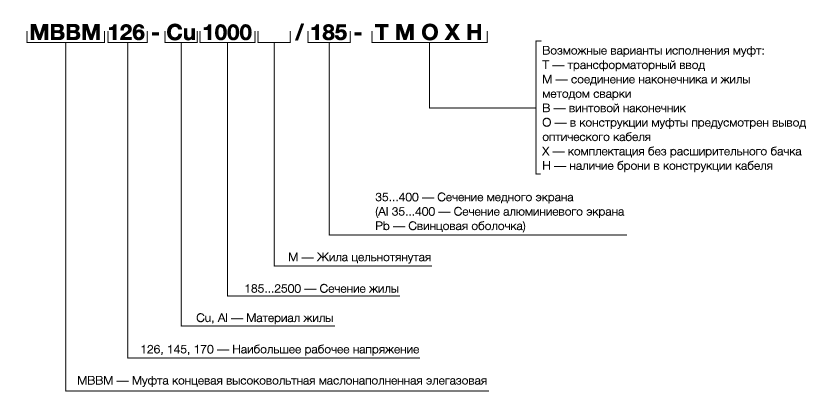

Маркировка
Маркировка концевой муфты типа МВВМ
Технические параметры
Область применения
Показатель МВВМ 126
Наибольшее рабочее напряжение 126 кВ
Максимальный диаметр по изоляции подготовленного кабеля 185÷1600 мм²
Максимальный диаметр по оболочке кабеля 125 мм

Основные технические характеристики
Требования к электрическим параметрам МВВМ 126
Уровень испытательного напряжения 160 кВ в течение 30 минут
Уровень частичных разрядов <5 пКл при 96 кВ
Уровень испытательного грозового импульсного напряжения (10+/10- импульсов) 550 кВ
Климатические характеристики МВВМ 126
Климатическое исполнение У1,2
Номинальная нагрузка по току МВВМ 126
Номинальный рабочий ток Определяется спецификацией кабеля
Ток короткого замыкания Определяется спецификацией кабеля
Приемо-сдаточные испытания стресс-конуса МВВМ 126
Уровень испытательного напряжения 160 кВ в течение 30 минут
Уровень частичных разрядов < 5 пКл при 96 кВ
